Keyway Dimensions

Nominal Dia d		Key	KeyWay
		b x h width x thck	Width b						Depth				Radius r
			Nom	Tolerance Class					Shaft t1		Hub t2
Over	Incl			Free		Normal		Close/Int	-	-	-	-
				Shaft H9	Hub D10	Shaft N9	Hub Js9	Shaft/Hub P9	Nom	Tol	Nom	Tol	Max	min
6	8	2x2	2	+,025 0	+0,06 +0,02	-0,004	+0,012	-0,006	1,2	+0,1 0	1,0	+0,1 0	0,16	0,08
8	10	3x3	3			-0,029	-0,012	-0,031	1,8		1,4		0,16	0,08
10	12	4x4	4	+0,03 0	+0,078 +0,030	0 -0,030	+0,015 -0,015	-0,012 -0,042	2,5		1,8		0,16	0,008
12	17	5x5	5						3,0		2,3		0,25	0,16
17	22	6x6	6						3,5		2,8		0,25	0,16
22	30	8x7	8	+0,036 0	+0,098 +0,040	0 -0,036	+0,018 -0,018	-0,015 -0,051	4,0	+0,2 0	3,3	+0,2 0	0,25	0,16
30	38	10x8	10						5,0		3,3		0,40	0,25
38	44	12x8	12	+,0430	+0,12 +0,050	0 -0,043	+0,021 -0,021	-0,018 -0,061	5,0	+0,2 0	3,3	+0,2 0	0,40	0,25
44	50	14x9	14						5,5		3,8		0,40	0,25
50	58	16x10	16						6,0		4,3		0,40	0,25
58	65	18x11	18						7,0		4,4		0,40	0,25
65	75	20x12	20	+0,052 0	+0,149 +0,065	0 -0,052	+0,026 -0,026	-0,022 -0,074	7,5		4,9		0,60	0,40
75	85	22x14	22						9,0		5,4		0,60	0,40
85	95	25x14	25						9,0		5,4		0,60	0,40
95	110	28x16	28						10,0		6,4		0,60	0,40
110	130	32x18	32	+0,062 0	+0,18 +0,080	0 -0,062	+0,031 -0,031	-0,026 -0,088	11,0		7,4		0,6	0,4
130	150	36x20	36						12,0	+0,3 0	8,4	+0,3 0	1,0	0,7
150	170	40x22	40						13,0		9,4		1,0	0,7
170	200	45x25	45						15,0		10,4		1,0	0,7
200	230	50x28	50						17,0		11,4		1,0	0,7
230	260	56x32	56	+0,074 0	+0,220 0,100	0 -0,074	+0,037 -0,037	-0,032 -0,106	20,0		12,4		1,6	1,2
260	290	63x32	63						20,0		12,4		1,6	1,2
290	330	70x36	70						22,0		14,4		1,6	1,2
330	380	80x40	80						25,0		15,4		2,5	2,0
380	440	90x45	90	+0,087 0	+0,260 0,120	0 -0,087	+0,043 -0,043	-0,037 -0,124	28,0		17,4		2,5	2,0
440	500	100x50	100						31,0		19.5		2,5	2,0

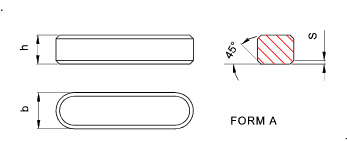

Width b		Thickness h		Chamfer S		Range Of Lengths
Nom	Tol(h9)	Nom	Tol(h9)	Min	Max	From	Inc
2	0 -0,025	2	0 -0,025	0,16	0,25	6	20
3		3		0,16	0,25	6	36
4	0 -0,030	4	0 -0,030	0,16	0,25	8	45
5		5		0,25	0,40	10	56
6		6		0,25	0,40	14	70
8	0 -0,036	7	Tol (h11) ........ 0 -0,090	0,25	0,40	18	90
10		8		0,40	0,60	22	110
12	0 -0,043	8		0,40	0,60	28	140
14		9		0,40	0,60	36	160
16		10		0,40	0,60	45	180
18		11	0 -0,110	0,40	0,60	50	200
20	0 -0,052	12		0,60	0,80	56	220
22		14		0,60	0,80	63	250
25		14		0,60	0,80	70	280
28		16		0,60	0,80	80	320
32	0 -0,062	18		0,60	0,80	90	360
36		20	0 -0,130	1,00	1,20	100	400
40		22		1,00	1,20	-	-
45		25		1,00	1,20	-	-
50		28		1,00	1,20	-	-
56	0 -0,074	32	0 -0,160	1,60	2,00	-	-
63		32		1,60	2,00	-	-
70		36		1,60	2,00	-	-
80		40		2,50	3,00	-	-
90	0 -0,087	45		2,50	3,00	-	-
100		50		2,50	3,00	-	-
